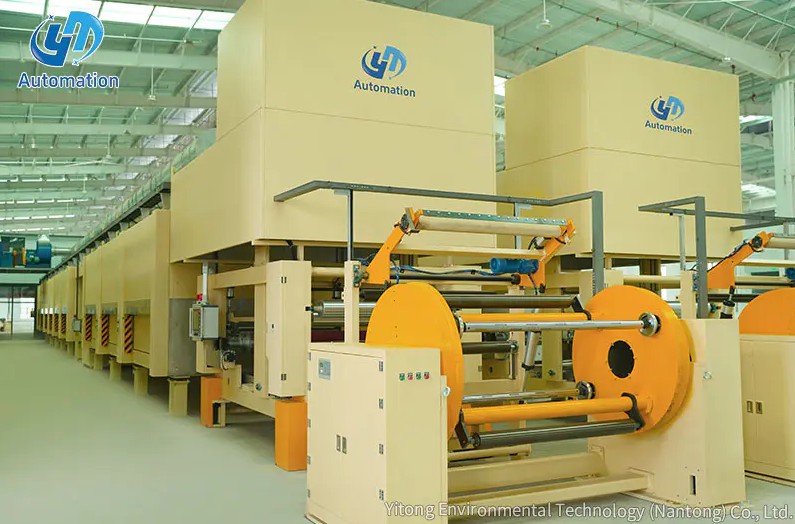

O que é um desenrolador rotativo?

Um desenrolador rotativo é uma máquina de manuseio de banda que alimenta continuamente um rolo de material - como papel, filme, folha, tecido ou não tecido - em um processo posterior de conversão, impressão, revestimento ou laminação a uma velocidade e tensão controladas. Ele gira o rolo principal à medida que o material é consumido, mantendo uma alimentação de banda estável e consistente sem interrupção. Ao contrário dos suportes de desenrolamento manual ou estático, um desbobinador rotativo integra controle ativo de tensão e, em configurações automatizadas, capacidade de emenda ou troca de rolo que permite que a produção continue ininterrupta quando um rolo se esgota. É um equipamento fundamental em qualquer linha de fabricação de banda contínua.

Função principal: O que um desenrolador rotativo faz em uma linha de produção

Em qualquer processo de fabricação baseado na web — seja impressão, corte, laminação, revestimento, gravação em relevo ou conversão — a matéria-prima chega como um rolo enrolado. A função do desenrolador rotativo é traduzir o rolo enrolado em uma teia plana em movimento, viajando na velocidade e tensão corretas para a seção de processamento da máquina.

As três funções principais que um desenrolador rotativo executa são:

• Rotação do rolo: O desenrolador segura e gira o rolo principal, dispensando o material na taxa exigida pelo processo posterior - seja alguns metros por minuto para trabalhos lentos e precisos ou 300–800 metros por minuto na produção de papel ou filme de alta velocidade.
• Controle de tensão: Ums the roll diameter decreases from full to empty, the rotational inertia changes continuously. Without compensation, web tension would increase progressively as the roll shrinks. The tension control system automatically adjusts braking or drive force to maintain the set tension level throughout the roll's entire usable diameter.
• Alinhamento da web: Muitos desenroladores rotativos incluem um sistema de guia lateral da banda que corrige a posição lateral da banda à medida que ela se desenrola, compensando irregularidades no enrolamento do rolo e evitando que a banda se desvie do caminho de processamento da máquina.

Componentes estruturais de um desenrolador rotativo

Um rotary unwinder is composed of several integrated subsystems, each contributing to stable, consistent web delivery. Understanding these components helps operators and engineers specify, commission, and maintain the equipment correctly.

Estrutura da máquina e suporte do carretel

A estrutura é a base estrutural do desenrolador, suportando todo o peso de um rolo principal carregado - que pode variar de 200 kg a várias toneladas dependendo da largura do material e do diâmetro do rolo. As estruturas para serviços pesados ​​são fabricadas em chapa de aço de alta resistência (como aço estrutural A3) soldada em uma seção de caixa rígida ou estrutura de portal. A rigidez é crítica: a deflexão da estrutura sob carga alteraria a geometria do caminho da alma e causaria variação de tensão e erros de rastreamento.

O suporte do carretel – também chamado de mandril de desenrolamento ou conjunto de mandril – segura o núcleo do rolo principal e transmite força rotacional a ele. Os suportes do tipo braçadeira de segurança fixam firmemente o núcleo do rolo durante a rotação em alta velocidade, evitando deslizamento axial ou radial que poderia causar a queda do rolo ou a quebra da banda. Um Eixo de liberação de rolagem de Φ76 mm é um tamanho padrão comum em aplicações de desenrolamento de papel e filme, correspondendo ao núcleo de papel de 76 mm (3 polegadas) amplamente utilizado na indústria de conversão. Mandris expansíveis ou pinças pneumáticas prendem o núcleo por dentro, permitindo trocas de rolo rápidas e seguras.

Sistema de controle de tensão

O sistema de controle de tensão é o subsistema tecnicamente mais sofisticado do desenrolador rotativo. Sua finalidade é manter automaticamente a banda em um nível de tensão predefinido, independentemente de alterações no diâmetro do rolo, na velocidade da linha ou na aceleração e desaceleração do processo.

O controle de tensão é alcançado através de uma ou uma combinação das seguintes abordagens:

• Freio de partículas magnéticas: Um slip-type braking device fitted to the unwind shaft. The brake applies a controlled retarding torque to resist free rotation of the roll. As roll diameter decreases, the controller increases brake torque to maintain constant web tension. Magnetic particle brakes provide smooth, stepless tension adjustment and are widely used in light-to-medium duty unwinding applications.
• Acionamento do servomotor: Nas configurações de desenrolamento motorizado, um servo motor aciona o eixo de desenrolamento na direção de desenrolamento, controlando ativamente o torque e, portanto, a tensão. Os sistemas servo-acionados respondem mais rapidamente a distúrbios de tensão e são usados ​​em aplicações de alta velocidade e sensíveis à precisão, como eletrônicos flexíveis e embalagens farmacêuticas.
• Feedback da célula de carga (transdutor de força): As células de carga montadas em um rolo dançarino ou em rolos intermediários fixos medem a tensão real da teia em tempo real. O sinal de tensão retorna ao freio ou controlador de acionamento, que ajusta a saída de torque para manter o ponto de ajuste. Os sistemas de células de carga alcançam precisão no controle de tensão de ±1–3% do ponto de ajuste sob condições estáveis.
• Sistema de rolos dançarinos: Um weighted or pneumatically loaded free-floating roller rests on the web between the unwind and the first downstream nip. The dancer position reflects the balance between material supply and process demand. A position sensor monitors the dancer's location and signals the tension controller to speed up or slow the unwind accordingly, providing inherent low-frequency tension buffering.

Sistema de orientação web

Os rolos principais nunca são enrolados com uniformidade lateral perfeita – o deslocamento das bordas, a telescopagem do núcleo e a variação da largura do material fazem com que a teia se desloque lateralmente à medida que se desenrola. Um sistema de guia da teia corrige isso detectando a borda da teia ou a posição da linha central e movendo o suporte de desenrolamento ou um rolo de direção para centralizar novamente a teia. Sensores de borda que usam tecnologia ultrassônica, óptica ou de detecção de contraste detectam a posição da banda com uma precisão de ±0,1–0,5 mm , acionando atuadores que mantêm o registro durante todo o rolo.

Mecanismo de carregamento de rolo

Carregar um rolo principal pesado no eixo de desenrolamento com segurança e rapidez é um requisito operacional crítico. Os mecanismos de carregamento de rolos variam desde simples sistemas de elevação manual com pontos de fixação de guincho na estrutura, passando por mesas elevatórias hidráulicas ou elétricas que elevam o rolo até a altura do eixo sem elevação manual, até trocadores de rolos totalmente automáticos que coletam novos rolos dos suportes do piso e os posicionam no eixo sob o controle da máquina. A escolha do mecanismo de carregamento depende do peso do rolo, da frequência de troca e do número de operadores disponíveis.

Tipos de desenrolador rotativo: configurações de estação única vs. torre

Desbobinadores rotativos estão disponíveis em duas configurações fundamentais que diferem em sua abordagem de troca de rolo – a transição de um rolo esgotado para o próximo.

Desbobinador de estação única (posição única)

A configuração mais simples comporta um rolo de cada vez. Quando o rolo se esgota, a linha deve parar, o núcleo vazio é removido, um novo rolo é carregado e a folha contínua é passada manual ou semiautomaticamente pela máquina antes que a produção seja retomada. Os desenroladores de estação única têm custo mais baixo, são mais simples de manter e são apropriados para operações onde o tempo de troca de rolo é aceitável em relação ao comprimento do ciclo de produção - normalmente em linhas de velocidade mais lenta, conversão de curto prazo ou materiais muito delicados para emendas rápidas.

Desbobinador de torreta (duplex ou multispool)

Um turret unwinder holds two or more roll positions on a rotating arm or carousel. While the active roll unwinds, the next roll is pre-loaded and prepared on a standby position. As the active roll approaches exhaustion, the turret rotates to bring the new roll into the active position and an automatic or semi-automatic splice is made — joining the tail of the expiring web to the leading edge of the new roll without stopping the line.

Os desenroladores da torre permitem emenda de velocidade zero (a banda é brevemente parada no ponto de emenda enquanto a linha sai de um acumulador) ou emenda voadora (a emenda é feita em velocidade máxima usando abas adesivas no novo núcleo do rolo). Os desenroladores de torre de emenda voadora são essenciais em linhas de papel, filme e embalagens flexíveis de alta velocidade, onde qualquer parada produz sucata e interrompe processos posteriores que não podem tolerar interrupção.

Principais especificações técnicas de um desenrolador rotativo

Ao especificar um desenrolador rotativo para uma aplicação específica, os seguintes parâmetros devem ser definidos para garantir que a máquina esteja corretamente dimensionada e configurada:

Indústrias e aplicações onde os desenroladores rotativos são essenciais

Os desenroladores rotativos estão presentes sempre que um rolo de material enrolado é o ponto de partida para um processo contínuo de fabricação ou conversão. A gama de indústrias e aplicações específicas é ampla:

• Fabricação de papel e tecido: Desenrolamento de rolos principais de papel para corte, cobertura, impressão, revestimento, laminação e conversão de tecido. Os rolos principais de papel podem pesar várias toneladas e exceder 2.500 mm de diâmetro, exigindo uma construção de estrutura reforçada e controle de tensão de alto torque.
• Embalagem flexível: Alimentação de filme plástico, folha de alumínio, papel e mantas laminadas em máquinas de fabricação de sacos, linhas de formação-enchimento-selagem e estações de revestimento. As linhas de embalagens flexíveis exigem um controle preciso da tensão para evitar o estiramento do filme, o que causaria erros de registro na impressão multicolorida.
• Impressão e conversão de etiquetas: Desenrole o estoque de etiquetas, o liner removível e as teias de etiquetas impressas na impressora de etiquetas e nas linhas de acabamento. A conversão de etiquetas em alta velocidade requer controle de tensão de resposta rápida e orientação precisa da banda para precisão de registro de ponta a ponta de ±0,1–0,2 mm .
• Fabricação de não tecidos e têxteis: Alimentação de rolos de tecido spunbond, meltblown e tecido em linhas de laminação, corte e conversão para produtos de higiene, têxteis médicos e geotêxteis. Os tecidos não tecidos são extensíveis e requerem um controle suave da tensão para evitar distorções.
• Fabricação de baterias e eletrônicos: Desenrolamento de folhas de eletrodos, separadores e rolos coletores de corrente para montagem de células de bateria de íons de lítio. Esses materiais ultrafinos e frágeis exigem um controle de tensão excepcionalmente preciso – muitas vezes dentro de ±1N — e manuseio livre de contaminação.
• Papelão ondulado e papelão: As seções de face única e de suporte duplo de uma linha de papelão ondulado usam desenroladores rotativos para alimentar rolos médios de linerboard e canelados em alta velocidade e tensão consistente para manter o calibre e a qualidade de colagem no cartão acabado.

Desbobinador rotativo vs. suporte de desenrolamento estático: principais diferenças

Um static unwind stand — the simplest form of roll holder — supports the roll on an axle and allows it to rotate freely as the web is pulled off by a downstream drive. While sufficient for very slow-speed or low-tension applications, a static stand provides no tension control and is unsuitable for any process that requires consistent web tension, controlled deceleration, or high-speed operation.

Problemas comuns no desenrolamento rotativo e como evitá-los

Os problemas de desempenho do desenrolador rotativo geralmente têm origem em um pequeno conjunto de causas recorrentes. Abordar estes problemas proativamente através da configuração e manutenção da máquina evita a maioria das quebras de banda, perturbações de tensão e erros de registo em processos posteriores.

Variação de tensão e quebras de teia

Picos de tensão durante a aceleração ou desaceleração e o aumento progressivo da tensão à medida que o diâmetro do rolo diminui são as principais causas de quebras da alma. As medidas de prevenção incluem a verificação de que a compensação de tensão cônica do sistema de controle de tensão está corretamente calibrada para o módulo do material, a verificação de que a pressão de ar do rolo dançarino ou o zeramento da célula de carga estão dentro das especificações e a confirmação de que o freio ou acionamento responde dentro da constante de tempo necessária para a velocidade da linha em uso.

Desvio da Web e danos nas bordas

O desvio lateral da alma faz com que as bordas entrem em contato com a estrutura da máquina, produzindo danos nas bordas, geração de poeira e erros de registro. Os sistemas de guia da banda exigem verificações de calibração do sensor em cada troca de rolo para confirmar se o ponto de referência da guia corresponde à linha central ou posição da borda da banda real necessária. A excentricidade do rolo - onde o núcleo do rolo não é concêntrico com o diâmetro externo do rolo enrolado - produz uma oscilação lateral periódica que pode exceder a largura de banda de correção da guia da alma, causando desvio intermitente que a guia não consegue suprimir totalmente.

Danos no carregamento do rolo

O carregamento incorreto do rolo – especialmente rolos carregados fora do centro ou com o mandril não totalmente engatado – causa deflexão do eixo sob carga, distribuição desigual da tensão em toda a largura da banda e possível queda do rolo em velocidade. Os suportes do tipo grampo de segurança com confirmação de engate positivo (como um sensor de proximidade que verifica a extensão do mandril) reduzem significativamente esse risco em ambientes de produção de alta velocidade.

Manutenção de rotina para desempenho confiável do desenrolador rotativo

Os desenroladores rotativos são mecanicamente robustos, mas requerem manutenção regular para manter o controle preciso da tensão e o desempenho da orientação da banda durante sua vida útil.

1. Serviço de freio e freio de partículas magnéticas: Os freios de partículas magnéticas exigem substituição de fluido a cada 1.000–2.000 horas de operação ou no intervalo especificado pelo fabricante. O fluido de freio degradado produz uma saída de torque inconsistente que causa diretamente variação de tensão.
2. Calibração da célula de carga: Verifique o zero da célula de carga e a calibração do span mensalmente ou na frequência especificada na documentação da máquina. O desvio de calibração nas células de carga produz um deslocamento sistemático de tensão que se acumula ao longo do tempo.
3. Inspeção do mandril e do mandril de expansão: Inspecione os segmentos do mandril e os mecanismos de atuação quanto a desgaste, marcas e contaminação trimestralmente. Segmentos desgastados do mandril reduzem a força de aderência no núcleo, aumentando o risco de deslizamento do núcleo em alta velocidade.
4. Inspeção e lubrificação de rolamentos: Os rolamentos do eixo de desenrolamento suportam altas cargas radiais e axiais devido ao grande peso do rolo e à tensão da alma. Lubrifique no intervalo especificado e substitua ao primeiro sinal de ruído, vibração ou aumento da temperatura de funcionamento - normalmente acima 70°C na superfície externa da carcaça do rolamento durante a corrida.
5. Limpeza do sensor do guia da web: Sensores de borda e linha coletam poeira e depósitos de materiais que degradam a precisão da detecção. Limpe as faces do sensor a cada troca de rolo e verifique a resposta de correção do sistema de guia com um deslocamento de teste para confirmar o funcionamento completo.
6. Inspeção de estrutura e fixadores: Inspecione anualmente as soldas estruturais e os fixadores de montagem quanto a trincas por fadiga - especialmente em áreas de alta tensão, como os pontos de montagem do suporte da bobina, onde o peso dinâmico do rolo e as cargas de tensão são transmitidas para a estrutura da estrutura.
