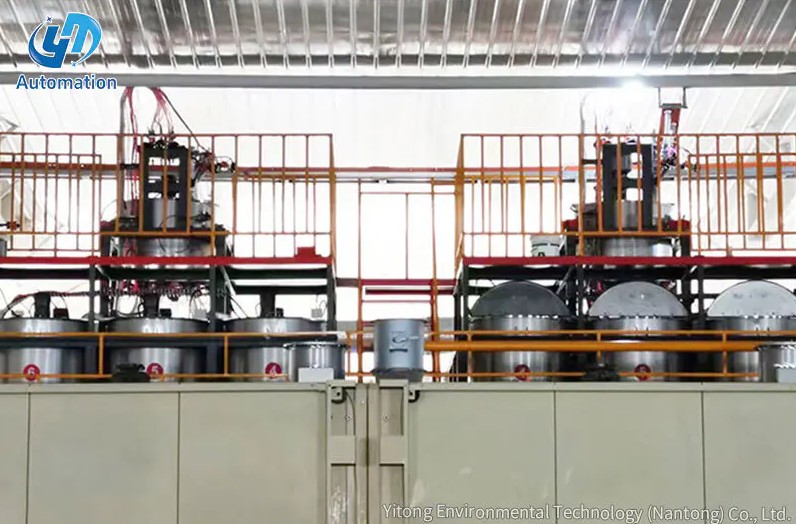

Um sistema inteligente de mistura de cola é uma plataforma automatizada que mede, mistura e entrega misturas de resinas formuladas com precisão para diversas estações em uma linha de produção de impregnação ou revestimento — em tempo real, sem intervenção manual. Em vez de depender de operadores para pesar e misturar resina bruta, endurecedores, catalisadores e outros aditivos manualmente, o sistema utiliza sensores, medidores de vazão, controladores programáveis e circuitos de feedback para produzir cola na proporção exata exigida por cada seção da linha, seja ela o tanque de impregnação, a máquina de pulverização ou a estação de revestimento secundário.
O resultado é um processo de fabricação mais consistente, mais eficiente em termos de materiais e significativamente menos dependente da habilidade individual do operador. A variação de lote para lote – um dos problemas de qualidade mais persistentes na produção à base de resina – é drasticamente reduzida porque cada decisão de mistura é governada por receitas pré-programadas e feedback de sensor de circuito fechado, em vez de julgamento humano.
Este artigo explica como os sistemas inteligentes de mistura de cola são estruturados, como seus subsistemas principais interagem, quais dados eles coletam e sobre os quais agem e por que representam uma atualização operacional significativa em relação às abordagens de mistura manuais ou semiautomáticas.
Um sistema inteligente de mistura de cola não é uma máquina única, mas uma rede integrada de subsistemas de hardware e software trabalhando em coordenação. Compreender a arquitetura ajuda a esclarecer como a inteligência é realmente implementada na prática.
O sistema começa com tanques ou vasos de armazenamento dedicados para cada matéria-prima: resina base, endurecedor, catalisador, desmoldante, umectante e quaisquer outros aditivos específicos do processo produtivo. Esses tanques são normalmente de aço inoxidável ou polietileno de alta densidade (HDPE) para resistir à corrosão química e são equipados com sensores de nível que relatam continuamente o status de enchimento ao controlador central. Alarmes de baixo nível evitam que o sistema tente misturar ingredientes esgotados, o que de outra forma faria com que proporções incorretas chegassem à linha de produção sem serem detectadas.
Cada tanque alimenta uma linha dedicada de medição e entrega, portanto não há risco de contaminação cruzada entre os ingredientes antes do ponto de mistura controlado. Elementos de controle de temperatura — normalmente camisas de aquecimento ou trocadores de calor em linha — são aplicados em tanques contendo resinas sensíveis à viscosidade que devem ser mantidas acima de uma temperatura mínima para fluir e medir corretamente.
Este é o coração técnico do sistema. Cada linha de ingredientes é equipada com um dispositivo de medição de precisão – geralmente um medidor de vazão mássica (tipo Coriolis) ou um medidor de vazão volumétrico (tipo engrenagem ou engrenagem oval) – que mede quanto de cada ingrediente está sendo entregue à câmara de mistura em um determinado momento. Esses medidores se comunicam com o PLC (Controlador Lógico Programável) central a taxas de atualização de 10 a 100 vezes por segundo, dando ao controlador visibilidade contínua do fluxo real versus fluxo alvo.
Os medidores de vazão mássica Coriolis são a escolha preferida em sistemas de alta precisão porque medem a massa diretamente, não sendo afetados por mudanças de temperatura ou pressão que introduziriam erros nas medições volumétricas. Em uma instalação típica, a precisão da dosagem é mantida em ±0,5% ou melhor, o que se traduz diretamente em proporções consistentes de resina para endurecedor e em um comportamento de cura previsível no produto acabado.
As bombas dosadoras — geralmente bombas de engrenagens ou bombas peristálticas, dependendo da viscosidade e da abrasividade do fluido — são acionadas por acionamentos de frequência variável (VFDs) que ajustam a velocidade da bomba em tempo real com base no feedback do medidor de vazão. Se o medidor detectar que um componente está fluindo mais rápido ou mais devagar do que a receita exige, o VFD corrige a velocidade da bomba em milissegundos.
Uma vez que os fluxos de ingredientes corretamente proporcionados convergem, eles entram em uma câmara de mistura projetada para produzir uma mistura homogênea antes da cola ser entregue à estação de produção. A tecnologia de mistura varia dependendo da química da resina e do volume de produção:
Todos os subsistemas — tanques de armazenamento, medidores, bombas, misturadores, controladores de temperatura e válvulas de distribuição — são coordenados por um PLC central que executa as receitas de mistura e responde ao feedback do sensor em tempo real. Os operadores interagem com o sistema através de um painel touchscreen IHM (Interface Homem-Máquina), onde podem:
Instalações mais avançadas conectam o PLC a um sistema SCADA (Supervisory Control and Data Acquisition) ou MES (Manufacturing Execution System) em nível de planta, permitindo que os dados de produção sejam agregados, tendências e acionados no nível de gerenciamento da fábrica.
Uma das características definidoras de um sistema inteligente de mistura de cola em uma linha de impregnação e revestimento é sua capacidade de fornecer diferentes formulações para diferentes estações de produção ao mesmo tempo. Isto é mais complexo do que pode parecer inicialmente, porque a estação de impregnação, a máquina de pulverização e a máquina de revestimento secundário têm requisitos distintos.
| Estação de Produção | Conteúdo Típico de Sólidos de Resina | Aditivos Chave | Faixa de viscosidade |
|---|---|---|---|
| Estação de impregnação | 45–65% | Agentes umectantes, plastificantes | Baixo (50–200 mPa·s) |
| Máquina de pulverização | 30–50% | Agentes desmoldantes, água de diluição | Muito baixo (20–80 mPa·s) |
| Máquina de revestimento secundário | 55–75% | Endurecedores, modificadores de fluxo | Médio (200–600 mPa·s) |
Para servir estas estações simultaneamente sem contaminação cruzada ou desvio de proporção, o sistema utiliza uma rede de circuitos de distribuição controlados independentemente – um por estação. Cada circuito possui seu próprio ponto de ajuste armazenado no banco de dados de receitas, seus próprios medidores de vazão e válvulas de controle e seu próprio circuito de feedback. O PLC central gerencia todos os circuitos em paralelo, equilibrando continuamente a demanda de cada estação em relação à alimentação disponível no cabeçote misturador.
Quando um novo produto é introduzido ou as condições do processo mudam — por exemplo, quando a velocidade da linha aumenta e a estação de impregnação precisa de mais fluxo de cola — o sistema recalcula todas as taxas de entrega automaticamente e ajusta as velocidades da bomba e as posições das válvulas em segundos, sem exigir que o operador intervenha ou realize novos cálculos manualmente.
A “inteligência” em um sistema inteligente de mistura de cola deriva em grande parte de sua rede de sensores e dos algoritmos de controle de circuito fechado que atuam nos dados do sensor. Sem feedback contínuo, o sistema não seria mais inteligente do que uma simples bomba controlada por temporizador – ele distribuiria ingredientes a uma taxa fixa, independentemente de a produção real corresponder à formulação alvo.
Os medidores de vazão em cada linha de ingredientes fornecem medição contínua das taxas reais de entrega. O PLC compara estes valores com as proporções alvo armazenadas na receita e calcula um sinal de erro. Se o erro exceder uma tolerância definida — normalmente ±1–2% do ponto de ajuste — o controlador emite um sinal de correção para o acionamento da bomba relevante. Este circuito de controle PID (Proporcional-Integral-Derivativo) funciona continuamente durante toda a produção, compensando:
Em sistemas avançados, viscosímetros em linha são instalados na linha de saída da mistura para medir a viscosidade real da cola misturada antes de chegar à estação de produção. A viscosidade é um dos indicadores mais confiáveis para a formulação correta – se a proporção de resina para endurecedor ou o nível de diluição estiver errado, a viscosidade se desviará do alvo. A medição de viscosidade em linha permite que o sistema detecte erros de formulação que podem não ser aparentes apenas nos dados do medidor de vazão , particularmente em sistemas complexos de múltiplos componentes, onde pequenos erros de proporção em um ingrediente têm um efeito descomunal no comportamento final da mistura.
Sensores de temperatura (normalmente termômetros de resistência PT100) são colocados em tanques de matéria-prima, linhas de abastecimento e câmara de mistura. Como a viscosidade da resina muda significativamente com a temperatura — um aumento de 10°C na temperatura pode reduzir a viscosidade em 30–50% em alguns sistemas de ureia-formaldeído ou melamina-formaldeído — o controlador usa leituras de temperatura para aplicar fatores de correção de viscosidade ao algoritmo de controle de fluxo ou para ativar elementos de aquecimento/resfriamento para trazer o material de volta à sua faixa de temperatura alvo.
Sensores de nível ultrassônicos ou baseados em pressão em cada tanque de matéria-prima alimentam dados de inventário contínuos para o sistema de controle. O sistema usa esses dados para:
Ao nível do software, a inteligência do sistema é expressa através da sua capacidade de gestão de receitas. Uma receita neste contexto é uma especificação completa para uma formulação de cola – ela define não apenas a proporção de cada ingrediente, mas também a viscosidade alvo, a faixa de tolerância aceitável em torno dessa viscosidade, a faixa de temperatura alvo para mistura, a vazão de saída por estação e quaisquer instruções especiais de mistura ou sequenciamento.
Bancos de dados de receitas modernos sistemas de mistura inteligentes normalmente armazena dezenas a centenas de formulações individuais , cobrindo todos os tipos de produtos, substratos e condições de processo que a linha de produção deve atender. Alternar entre receitas requer apenas alguns toques na tela sensível ao toque da IHM – o controlador ajusta automaticamente todas as velocidades da bomba, posições da válvula, pontos de ajuste de temperatura e limites de monitoramento para corresponder à nova formulação.
Uma receita bem projetada normalmente contém os seguintes campos:
Como formulações incorretas podem causar defeitos significativos no produto – má adesão, cura incompleta, delaminação ou defeitos superficiais – os sistemas de gerenciamento de receitas incluem controles de acesso baseados em funções. Os operadores de produção podem ter permissão para selecionar e executar receitas, mas não podem modificá-las. Somente engenheiros autorizados ou gerentes de qualidade podem criar ou alterar parâmetros de receita, e todas as alterações são registradas com carimbo de data/hora e identidade de usuário para fins de rastreabilidade.
A lógica de controle em um sistema inteligente de mistura de cola vai além do simples acompanhamento de pontos de ajuste. Incorpora a tomada de decisão baseada em condições que permite que o sistema se adapte aos eventos de produção sem intervenção do operador.
Nas linhas de impregnação e revestimento, a quantidade de cola necessária em cada estação está diretamente relacionada à velocidade com que o substrato se move através da linha. Quando a velocidade da linha aumenta, mais cola deve ser aplicada por unidade de tempo para manter o peso correto de coleta ou de revestimento. O sistema de mistura inteligente recebe um sinal de velocidade da linha em tempo real do sistema de controle da linha de produção e dimensiona automaticamente todas as taxas de entrega da bomba proporcionalmente. Essa compensação de velocidade em circuito fechado evita a aplicação insuficiente ou excessiva de cola que, de outra forma, ocorreria durante a aceleração, desaceleração ou ajustes de velocidade.
O sistema monitora continuamente as condições de falha e executa respostas pré-programadas. Cenários de falhas comuns e suas respostas automatizadas incluem:
Para sistemas de resina de dois componentes ou multicomponentes que começam a curar imediatamente após a mistura, o gerenciamento da vida útil da mistura é um recurso de automação crítico. O sistema rastreia a idade de cada lote misturado e compara-o com o parâmetro de vida útil da receita ativa. Se a cola misturada exceder seu tempo de vida útil — um parâmetro que pode ser tão curto quanto 30 a 90 minutos para resinas melamínicas de cura rápida em temperaturas elevadas — o sistema inicia um ciclo de lavagem automático, descarta o material envelhecido e inicia um novo lote. Isso evita que cola parcialmente curada seja aplicada ao substrato, o que causaria falhas de adesão ou defeitos superficiais que podem não ser detectados até que o produto acabado chegue à inspeção de qualidade ou mesmo ao cliente final.
Os modernos sistemas inteligentes de mistura de cola geram um fluxo contínuo de dados de processo que são armazenados em um histórico de dados interno ou exportados para um banco de dados em nível de fábrica. Esses dados servem a vários propósitos além do controle em tempo real.
Cada execução de produção é registrada com um registro com data e hora que inclui o nome e a versão da receita, as taxas de fluxo reais alcançadas para cada ingrediente, as leituras reais de viscosidade, o perfil de temperatura ao longo da execução, quaisquer alarmes que foram acionados e como foram resolvidos, e o volume total de cola misturada entregue em cada estação. Este registro cria um registro completo de rastreabilidade ligando cada painel, placa ou substrato revestido à formulação exata da cola sob a qual foi produzido – essencial para investigações de qualidade, reclamações de garantia ou conformidade regulatória.
Os dados de processo exportados podem ser inseridos no software SPC (Controle Estatístico de Processo) para monitorar a capacidade do processo ao longo do tempo. Ao monitorar a consistência com que o sistema mantém as proporções alvo e a viscosidade em centenas de execuções de produção, os engenheiros de qualidade podem identificar desvios graduais – causados por desgaste da bomba, mudança de calibração do sensor ou alterações nas propriedades da matéria-prima – antes que se traduzam em defeitos detectáveis do produto. Estudos em operações de impregnação de resina mostraram que a implementação de mistura inteligente com monitoramento SPC pode reduzir as taxas de defeitos de produtos relacionados à cola em 40–70% em comparação com processos de mistura manual.
Os dados de medição fornecem um registro altamente preciso de quanto de cada matéria-prima foi consumida durante cada ciclo de produção. Essas informações são alimentadas diretamente nos sistemas de gerenciamento de materiais, melhorando a precisão do estoque e permitindo o agendamento de reabastecimento just-in-time. Também permite a alocação precisa de custos por tipo de produto – algo que é extremamente difícil de conseguir com processos de mistura manuais, onde erros de pesagem e desperdícios são mal monitorados.
Os sistemas de resina que podem curar dentro do cabeçote de mistura, das linhas de alimentação ou do circuito de distribuição podem causar bloqueios graves que exigem a substituição de componentes caros. Os sistemas inteligentes de mistura de cola resolvem isso por meio de sequências automatizadas de lavagem e limpeza que são incorporadas à lógica de controle.
Uma sequência de lavagem típica funciona da seguinte forma:
A lavagem automatizada estende significativamente a vida útil dos cabeçotes de mistura e das linhas de fornecimento e elimina o risco de os operadores pularem ou encurtarem as sequências de limpeza sob pressão de produção — uma causa comum de falha prematura do equipamento em sistemas gerenciados manualmente.
Os benefícios práticos dos sistemas inteligentes de mistura de cola em relação às alternativas manuais ou semiautomáticas são substanciais e quantificáveis. Aqui está uma comparação estruturada das diferenças operacionais mais importantes:
| Parâmetro | Mistura manual | Semiautomático | Sistema Inteligente |
|---|---|---|---|
| Precisão da proporção | ±5–10% | ±2–5% | ±0,5–1% |
| Consistência do lote | Alta variação | Variação moderada | Consistência muito alta |
| Dependência do operador | Alto | Médio | Baixo |
| Desperdício de materiais | Alto (over-mixing, spills) | Moderado | Mínimo (mixagem sob demanda) |
| Fornecimento multiestação | Requer vários operadores | Limitado | Totalmente simultâneo |
| Dados de processo/rastreabilidade | Somente registros em papel | Registros digitais parciais | Rastreabilidade totalmente digital |
| Resposta às mudanças na velocidade de produção | Atrasado, manual | Semi-manual | Automático, em tempo real |
Além dos números de desempenho, os sistemas de mistura inteligentes também melhoram a segurança do trabalhador, reduzindo o manuseio direto de resinas concentradas, endurecedores e solventes — todos os quais apresentam riscos à saúde por contato com a pele ou inalação. Os sistemas de entrega automatizados mantêm a exposição a produtos químicos perigosos ao mínimo e reduzem o número de operações de transferência manual que criam risco de derramamento.
Um sistema inteligente de mistura de cola é mais eficaz quando opera como um componente integrado da arquitetura geral de controle da linha de produção, e não como uma ilha autônoma de automação. A integração com sistemas de nível de linha e de planta libera recursos que sistemas isolados não podem fornecer.
O sistema de mistura troca sinais em tempo real com o PLC mestre da linha de produção através de protocolos de comunicação industrial como PROFIBUS, PROFINET, EtherNet/IP ou Modbus TCP. Os principais sinais trocados incluem:
No nível de gerenciamento da planta, os dados do processo do sistema de mistura podem ser consumidos por um Sistema de Execução de Manufatura (MES) para programação de produção, controle de qualidade e análise de OEE (Eficácia Geral do Equipamento). Os dados de consumo de materiais podem fluir para o sistema ERP da fábrica para atualizar automaticamente os registros de estoque, acionar pedidos de compra de matérias-primas que se aproximam do esgotamento e calcular os custos reais de materiais por ordem de produção.
Este nível de integração significa que o sistema inteligente de mistura de cola contribui não apenas para a qualidade do produto físico, mas para a eficiência e transparência de toda a operação de produção – tornando-o um componente fundamental de um ambiente de fábrica inteligente, em vez de uma simples peça de equipamento de processo.
Para um sistema que desempenha um papel tão crítico na qualidade da produção, a confiabilidade e a facilidade de manutenção são fundamentais. Os sistemas inteligentes de mistura de cola são projetados com isso em mente por meio de diversas opções estruturais.
Ao analisar as tendências dos dados de desempenho da bomba ao longo do tempo, o sistema de controle pode detectar sinais precoces de desgaste — normalmente manifestando-se como um aumento gradual na saída do VFD necessária para atingir uma determinada vazão. Quando a eficiência da bomba cai abaixo de um limite configurável, o sistema gera um aviso de manutenção antes que a bomba falhe completamente, permitindo a substituição planejada durante uma parada programada, em vez de uma falha não planejada.
As instalações de alta disponibilidade incluem bombas redundantes para linhas de ingredientes críticos, com troca automática na detecção de falhas. Alguns sistemas também incluem medidores de vazão redundantes com lógica de comparação cruzada – se os dois medidores na mesma linha discordarem em mais do que um valor limite, o sistema sinaliza uma falha no sensor em vez de continuar a controlar uma leitura potencialmente errada.
Medidores de vazão e viscosímetros requerem calibração periódica para manter a precisão. A maioria das instalações programa a calibração completa do medidor de vazão a cada 3–6 meses , com verificações intermediárias – comparando o consumo medido com as mudanças no nível do tanque – realizadas semanalmente. O sistema de controle pode ser configurado para alertar os operadores quando as datas de vencimento da calibração estão se aproximando, evitando que os cronogramas de calibração sejam ignorados durante períodos de produção movimentada.
Um intelligent glue mixing system earns the word "intelligent" through the combination of five capabilities that no simpler system can replicate simultaneously:
Juntos, esses recursos transformam a mistura de cola de uma tarefa manual e propensa a erros em um processo de fabricação controlado com precisão, monitorado continuamente e totalmente documentado - um processo que contribui diretamente para a qualidade, consistência e eficiência de toda a operação de produção de impregnação e revestimento.
