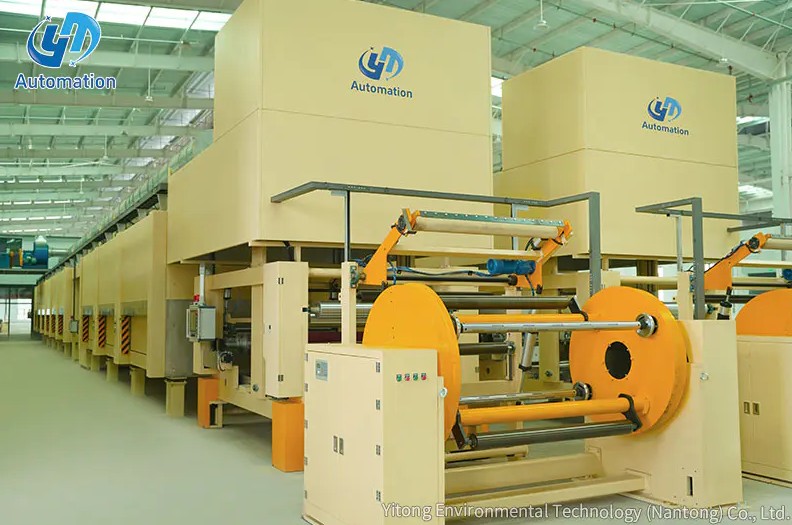

Como escolher o desenrolador rotativo certo?

Escolhendo o certo Desbobinador Rotativo se resume a dimensionar corretamente três coisas em relação aos seus requisitos reais de produção: o diâmetro máximo do rolo e o peso que sua máquina precisa suportar, o método de controle de tensão adequado ao seu material e se a velocidade da sua linha justifica a operação de estação única ou uma configuração de torre com capacidade de emenda voadora. A orientação técnica sobre especificações de desenroladores rotativos confirma que as máquinas são comumente construídas para lidar com diâmetros de rolos de 400 mm até 2.500 mm e pesos de rolo variando de 50kg a mais de 5.000kg , com velocidades de linha que vão de 10 metros por minuto em trabalhos lentos e precisos até 800 ou mais metros por minuto na produção de papel e filme em alta velocidade, o que significa que especificar os parâmetros errados em qualquer direção leva a uma máquina subdimensionada que atrasa a produção ou a uma máquina superdimensionada que adiciona custos desnecessários.

Comece com o tamanho e peso do rolo, não com o preço da máquina

O erro de especificação mais comum é escolher um desenrolador rotativo com base no preço de catálogo antes de confirmar que ele pode lidar fisicamente com o rolo maior e mais pesado. Os dados de especificações técnicas mostram que um rolo principal pode pesar de 50 kg para materiais estreitos e leves até várias toneladas para rolos largos de papel ou cartão, e a estrutura da máquina e o suporte da bobina devem ser classificados de acordo. Estruturas reforçadas construídas com aço estrutural de alta resistência são especificamente necessárias para os rolos maiores, uma vez que a deflexão da estrutura sob carga causa diretamente variação de tensão e erros de rastreamento da alma mais adiante na linha. Acertar primeiro o diâmetro do rolo e a capacidade de peso evita um cenário em que o restante dos sistemas de tensão e orientação da máquina funcionam bem no papel, mas não conseguem suportar seu material na prática.

Escolhendo o método correto de controle de tensão

O controle de tensão é o subsistema tecnicamente mais importante para acertar, pois determina a consistência com que o desenrolador mantém a tensão definida à medida que o diâmetro do rolo diminui de cheio para vazio. Vários métodos são usados ​​dependendo dos requisitos de velocidade e precisão, cada um adequado para diferentes tipos de aplicação.

Opções de controle de tensão comparadas

Estação única ou torre: configuração correspondente à velocidade da linha

A escolha entre um desenrolador de estação única e uma configuração de torre deve ser determinada pelo quanto sua linha de produção perde quando para para uma troca de rolo, e não simplesmente pelo orçamento. Um desenrolador de estação única segura um rolo por vez e exige que a linha pare, que o núcleo vazio seja removido e que um novo rolo seja rosqueado antes que a produção seja retomada, tornando-o uma opção razoável para linhas de velocidade mais lenta, tiragens curtas de produção ou materiais delicados e inadequados para emendas voadoras. Em vez disso, um desenrolador de torre mantém duas ou mais posições de rolo, preparando o próximo rolo em espera enquanto o rolo ativo é executado, depois girando para a posição e emendando automaticamente quando o rolo ativo se aproxima da exaustão.

Velocidade Zero vs Emenda Voadora

Nas configurações de torre, a emenda em velocidade zero interrompe brevemente a teia no ponto de emenda enquanto a linha continua funcionando a partir de um acumulador, enquanto a emenda flutuante se une ao novo rolo em velocidade total usando abas adesivas. Os sistemas de emenda voadora são considerados essenciais em linhas de papel, filme e embalagens flexíveis de alta velocidade, onde qualquer parada produz sucata e interrompe processos posteriores que não toleram interrupção, enquanto a emenda de velocidade zero continua sendo uma opção prática e de menor custo para linhas de velocidade moderada com capacidade de buffer de acumulador adequada.

Combinando a precisão da orientação na Web com a sua aplicação

Os requisitos de orientação da banda variam significativamente de acordo com o setor, e a escolha de um desenrolador sem a precisão de orientação adequada para o seu material pode prejudicar silenciosamente a qualidade do produto posterior, mesmo quando o controle de tensão está funcionando bem. Sensores de borda que usam tecnologia de detecção ultrassônica, óptica ou de contraste são comumente especificados para detectar a posição da banda com uma precisão de mais ou menos 0,1 a 0,5 mm , o que é mais importante em aplicações como impressão e conversão de etiquetas, onde os requisitos de precisão de registro de ponta a ponta podem chegar a mais ou menos 0,1 a 0,2 mm. As aplicações que trabalham com materiais extensíveis, como tecidos não tecidos, exigem tensão mais suave e controle de orientação para evitar distorções do material, enquanto materiais rígidos como papel ou cartão toleram uma tolerância de orientação mais ampla sem problemas de qualidade.

Lista de verificação de especificações antes de comprar

Considere o material que você está realmente executando

Diferentes indústrias impõem demandas muito diferentes à mesma função principal do desenrolador rotativo, e é por isso que a mesma plataforma da máquina raramente é perfeita para todas as aplicações sem ajuste. A fabricação de papel e lenços de papel normalmente envolve os rolos mais pesados, às vezes excedendo 2.500 mm de diâmetro, exigindo construção de estrutura reforçada e controle de tensão de alto torque. As aplicações de embalagens flexíveis exigem um controle preciso da tensão, especificamente para evitar o estiramento do filme, que causaria erros de registro na impressão multicolorida. A fabricação de baterias e eletrônicos representa o extremo mais exigente do espectro, muitas vezes exigindo controle de tensão dentro de mais ou menos 1 newton e manuseio livre de contaminação para folhas de eletrodo e filmes separadores ultrafinos e frágeis. Combinar a especificação do seu desenrolador rotativo com a sensibilidade real do seu material evita o desempenho inferior em substratos delicados e gastos excessivos desnecessários com a precisão que o seu material não exige.

Planeje também o carregamento do rolo e a manutenção contínua

As decisões de seleção não devem parar na função de desenrolamento em si, uma vez que a forma como um rolo é carregado na máquina e a facilidade com que o sistema pode ser mantido afetam o custo total de propriedade. Os mecanismos de carregamento de rolos variam desde simples sistemas de elevação manual até mesas de elevação hidráulicas e trocadores de rolos totalmente automáticos, com a escolha certa dependendo do peso do rolo, da frequência de troca e do número de operadores disponíveis. No lado da manutenção, os compradores devem confirmar os intervalos de serviço esperados antes da compra, uma vez que componentes como freios de partículas magnéticas normalmente exigem substituição de fluido a cada 1.000 a 2.000 horas de operação, e a calibração da célula de carga geralmente precisa de verificação mensal para evitar que o desvio de tensão se acumule despercebido ao longo do tempo.

Escolhendo o certo rotary unwinder starts with an honest assessment of your heaviest roll, your required line speed and how much downtime your production schedule can actually absorb during roll changes, then working through tension control method, single station versus turret configuration, and web guiding precision in that order. Buyers who specify roll capacity and speed correctly from the start, rather than defaulting to whatever configuration seems standard, consistently get better long term performance from their equipment. A properly specified Desbobinador Rotativo combinado com o tamanho real do rolo, a sensibilidade do material e os requisitos de velocidade proporcionam desempenho confiável e de baixa manutenção por anos, em vez de se tornar uma fonte recorrente de problemas de tensão e tempo de inatividade não planejado.
