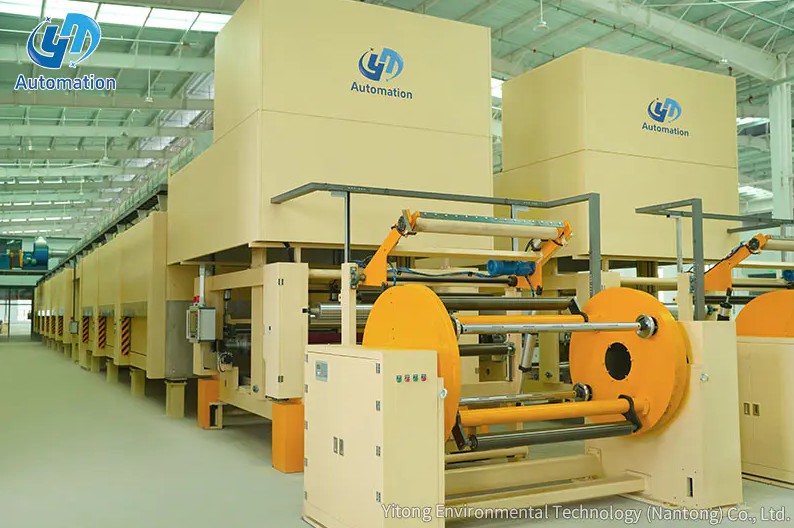

A Desbobinador Rotativo funciona apoiando um rolo enrolado de material de teia em um eixo ou mandril giratório e, em seguida, controlando ativamente a velocidade e o torque de frenagem aplicados a esse eixo à medida que o processo posterior puxa o material para fora do rolo. O princípio central é o controle contínuo da tensão: à medida que o diâmetro do rolo diminui durante o desenrolamento, a mesma velocidade linear da banda requer cada vez menos torque rotacional, e o sistema de controle do desbobinador compensa automaticamente para manter uma tensão estável e consistente da banda durante toda a vida útil do rolo. A Yitong Environmental Technology descreve esta função claramente: um desbobinador rotativo alimenta continuamente um rolo de material em um processo posterior de conversão, impressão, revestimento ou laminação a uma velocidade e tensão controladas, girando o rolo principal à medida que o material é consumido e mantendo uma alimentação de bobina constante sem interrupção (Fonte: Yitong Environmental Technology, What Is a Desbobinador Rotativo). A precisão da tensão é importante porque a tensão inconsistente causa rugas, quebras, erros de registro e defeitos de impressão cuja correção custa tempo e material.
Para entender como funciona um desenrolador rotativo, é útil entender o problema que ele existe para resolver. Os processos de fabricação baseados na Web, incluindo impressão, corte, revestimento, laminação e conversão de embalagens flexíveis, exigem um fluxo de material contínuo e de tensão estável que entra na máquina a uma velocidade consistente. A matéria-prima chega como um rolo enrolado, e um rolo enrolado apresenta um desafio mecânico fundamental: à medida que o material é consumido de fora do rolo para dentro, o diâmetro do rolo diminui continuamente. A uma velocidade de eixo constante, um rolo de menor diâmetro fornece menos folha por rotação. Em tensão constante com um sistema de travagem simples, a tensão aumenta à medida que o diâmetro diminui porque o mesmo binário de travagem actua agora num braço de momento mais pequeno.
A Jota Machinery explica isso diretamente: um suporte de desenrolamento é muito mais do que um suporte mecânico; é um sistema cuidadosamente projetado para suportar rolos jumbo pesados, controlar a tensão à medida que o diâmetro do rolo diminui e manter a teia alinhada à medida que entra nas seções a jusante, com design adequado evitando rugas, quebras e bordas irregulares que custam horas de inatividade e consistência do produto (Fonte: Jota Machinery, What Is an Unwind Stand). Um desbobinador rotativo aborda esse problema de diâmetro decrescente por meio de um circuito de controle com detecção de diâmetro, um sistema de feedback de rolo dançarino ou um sistema de medição de tensão de célula de carga, cada um ajustando continuamente o torque de desenrolamento para compensar a mudança na geometria do rolo.
Um desenrolador rotativo integra vários subsistemas mecânicos e de controle, cada um desempenhando uma função específica na sequência de manuseio da banda.
A estrutura principal fornece a base estrutural que suporta o peso do rolo principal e resiste às forças dinâmicas geradas durante a tração, aceleração e desaceleração da banda. O suporte do rolo assume uma de duas formas principais: um projeto com eixo, onde um eixo de mandril é rosqueado através do núcleo do rolo e travado em rolamentos montados na lateral, ou um projeto sem eixo, onde os mandris hidráulicos ou mecânicos se expandem para dentro do núcleo do rolo a partir de cada extremidade, sem a necessidade de um eixo de comprimento total. A Jota Machinery observa que os sistemas de torre sem eixo são usados para filmes de embalagens flexíveis para garantir o manuseio suave de materiais elásticos, enquanto os projetos baseados em eixo são mais comuns para aplicações de filme rígido, papel e folha metálica, onde a retenção do núcleo é menos preocupante (Fonte: Jota Machinery, What Is an Unwind Stand). Os rolos principais de papel podem pesar várias toneladas e exceder 2.500 mm de diâmetro, exigindo uma construção de estrutura resistente e controle de tensão de alto torque para serem manuseados com segurança (Fonte: Yitong Environmental Technology, What Is a Rotary Unwinder).
O sistema de freio ou acionamento é o que controla fisicamente a rotação do eixo do rolo em resposta à tração da alma aplicada pela máquina a jusante. São utilizadas três tecnologias principais de atuação.
Em sistemas de freio pneumáticos, a pressão do ar aplicada a um freio a disco ou tambor no eixo de desenrolamento cria o torque de frenagem que resiste à tração do processo a jusante. Uma abordagem mecânica básica usa pneumática ou molas para equilibrar a força de um dançarino giratório ou festão de teia rotativa contra um freio no eixo de desenrolamento, conforme descrito por Label e Narrow Web em uma visão técnica de configurações de equipamentos de conversão (Fonte: Label and Narrow Web, Rewinds, Unwinds and Splicers). A pressão do ar é modulada pelo controlador de tensão em tempo real para compensar a diminuição do diâmetro do rolo.
Em sistemas de freio magnético a pó, a corrente elétrica através de um acoplamento preenchido com pó gera o torque de frenagem, com saída de torque proporcional à corrente aplicada. Isto permite uma modulação de torque muito suave e eletronicamente precisa, sem os efeitos de histerese que podem afetar os freios mecânicos.
Nas configurações de desenrolador acionado, um motor regenerativo controla ativamente a velocidade do eixo, em vez de apenas aplicar resistência de frenagem. Isso permite que o desenrolador lide com rolos de grande diâmetro e alta inércia com mais precisão durante a aceleração e desaceleração, e participe do controle de tensão variando a velocidade do motor em resposta à posição do dançarino ou aos sinais de feedback da célula de carga.
O rolo dançarino é o componente que mantém mais diretamente o controle contínuo da tensão entre o desenrolador e o processo a jusante. Um rolo dançarino é um rolo flutuante que fica apoiado na teia entre o eixo de desenrolamento e o primeiro rolo fixo ou guia a jusante. A Montalvo Corporation descreve o princípio: todos os controles de tensão do dançarino possuem rolos intermediários ou braços pré-carregados para uma direção e, à medida que uma teia é puxada sobre um rolo dançarino, ela se move em resposta a quaisquer mudanças em sua posição, com o movimento refletindo uma mudança na tensão da teia e um sensor monitorando essa posição para controlar o movimento do acionamento (Fonte: Montalvo Corporation, Dancer Roll Tension Control Basics).
O rolo dançarino atua como um amortecedor mecânico e um sensor simultaneamente. Quando o processo posterior puxa mais banda do que o desenrolador está fornecendo, o dançarino cai e o sistema de controle responde reduzindo o torque de frenagem ou aumentando a velocidade do motor para restaurar o fornecimento. Quando a oferta excede a demanda, o dançarino sobe e o sistema aplica mais frenagem ou reduz a velocidade. A Yitong Environmental Technology relata que os sistemas de células de carga, onde os transdutores de força medem a tensão real da teia em um rolo fixo, alcançam uma precisão de controle de tensão de mais ou menos 1 a 3 por cento do ponto de ajuste sob condições operacionais estáveis (Fonte: Yitong Environmental Technology, What Is a Rotary Unwinder).
Mesmo um rolo bem enrolado exibirá alguma oscilação lateral da trama à medida que o rolo se desenrola devido à variação da borda, telescopagem do núcleo ou inconsistência na largura do material ao longo da largura do rolo. Um sistema de guia da teia corrige isso detectando a posição da borda da teia ou da linha central e reposicionando o suporte de desenrolamento ou um rolo de direção para manter a teia centralizada à medida que ela entra no processo posterior. Sem orientação da banda, o desvio lateral na banda causaria desalinhamento no registro de impressão, cortes desiguais e problemas de cobertura de revestimento em toda a largura da banda.
O aspecto tecnicamente mais exigente da operação do desenrolador rotativo é manter a tensão constante da banda desde um rolo cheio até um núcleo quase vazio, uma vez que a geometria do rolo muda continuamente e o torque de frenagem correto muda com ela.
A tensão da banda em Newtons ou libras de força é determinada pela relação entre o torque de frenagem aplicado ao eixo de desenrolamento e o raio atual do rolo. À medida que o diâmetro do rolo diminui, a mesma tensão da alma requer progressivamente menos torque de frenagem, seguindo a relação: tensão é igual ao torque dividido pelo raio. Um sistema de controle que mantém o torque de frenagem constante à medida que o diâmetro do rolo diminui, irá tensionar progressivamente a teia, eventualmente causando quebras da teia. Um sistema que reduz corretamente o torque proporcionalmente à medida que o diâmetro diminui mantém a tensão constante durante toda a vida útil do rolo.
O sistema de controle precisa saber o diâmetro atual do rolo para calcular o comando de torque correto a qualquer momento. Três abordagens são usadas na prática. Sensores de diâmetro ultrassônicos ou a laser medem o diâmetro do rolo diretamente em tempo real e transmitem esse valor ao controlador de tensão. O cálculo baseado em codificador rotativo utiliza a relação entre as revoluções do eixo e a velocidade da banda, medida em um rolo tacômetro a jusante, para calcular matematicamente o diâmetro do rolo sem uma medição direta. A integração da posição do dançarino utiliza o histórico de posição do rolo dançarino ao longo do tempo para rastrear o material consumido e inferir o diâmetro atual.
A referência de engenharia de controlo de tensão da Mitsubishi Electric identifica-as como as principais categorias de métodos de controlo de tensão, classificando-os como manual, deteção do diâmetro do molinete em circuito aberto e feedback de tensão em circuito fechado, sendo que a abordagem de feedback em circuito fechado proporciona a melhor precisão para aplicações de conversão de alta velocidade (Fonte: Mitsubishi Electric, Factory Automation Tension Control Complete Guide).
Um desenrolador rotativo não controla a tensão em toda a linha de produção. Ele controla a tensão na zona de desenrolamento, que a Montalvo Corporation define como a zona entre o acionamento de desenrolamento e o primeiro acionamento mestre a jusante (Fonte: Montalvo Corporation, Dancer Roll Tension Control Basics). As zonas de processamento a jusante e as zonas de rebobinamento têm, cada uma, seus próprios circuitos de controle de tensão. A função do desenrolador é fornecer uma trama consistentemente tensionada que entra naquele primeiro estreitamento a jusante, ponto em que o controle de tensão passa para o sistema de controle da próxima zona.
Em operações de conversão de alto volume, parar a linha de produção sempre que um rolo de material acaba é uma fonte significativa de desperdício e perda de produtividade. Trazer uma impressora de volta ao registro e à velocidade após uma parada consome material e tempo, e a sucata gerada durante a reinicialização aumenta diretamente o custo de produção. Um sistema de emenda automatizado no desbobinador rotativo elimina essas paradas, unindo a ponta do rolo vencido à borda principal de um novo rolo enquanto a linha continua funcionando na velocidade de produção.
Paper, Film and Foil Converter descreve as melhores práticas para este processo: rastrear a localização da emenda desde o desenrolamento até o enrolador à medida que ela avança através dos estágios de conversão, empregando um recurso de detecção de núcleo para minimizar a teia residual no rolo expirado, simplificando a preparação da emenda para garantir uma posição de emenda consistente e usando tecnologia de rolo de paster com um mecanismo de disparo eletromecânico para minimizar o ressalto do paster e promover contato preciso com o rolo de produto (Fonte: Paper Film and Foil Converter, Efficiency in Winding and Unwinding). Quando executada corretamente, uma emenda automática é essencialmente invisível para o processo posterior porque o rolo dançarino absorve o breve transiente de tensão durante o evento de emenda.
Os desenroladores rotativos aparecem sempre que um rolo de material enrolado é a entrada para um processo de produção contínuo.
A correspondência das especificações de um desenrolador rotativo com os requisitos da aplicação determina se ele proporciona uma operação consistente e sem problemas ou se se torna uma fonte de variabilidade contínua de tensão e tempo de inatividade.
| Especificação | O que determina | Faixa Típica |
| Diâmetro máximo do rolo | Maior rolo que a estrutura pode acomodar | 300 mm a 2.500 mm ou mais |
| Peso máximo do rolo | Limite de carga estrutural da estrutura e rolamentos | 50kg a várias toneladas |
| Largura máxima da web | O rolo mais largo que o eixo e a estrutura aceitarão | 50 mm a 3.500 mm ou mais |
| Faixa de controle de tensão | Tensão mínima e máxima que o sistema pode manter de forma estável | Dependente do aplicativo |
| Velocidade máxima da linha | Velocidade de banda mais rápida que o controle de tensão pode rastrear com precisão | Até 600m/min para linhas de alta velocidade |
| Método de controle de tensão | Como o feedback de tensão é medido e controlado | Dançarino, célula de carga ou baseado em diâmetro |
O Ytinte Desbobinador Rotativo foi projetado para atender a toda a gama desses requisitos de especificação em aplicações de papel, filme, folha e não tecido, combinando controle preciso de tensão com construção robusta de estrutura e guia de banda para fornecer alimentação de banda consistente e estável em processos de conversão e impressão posteriores.
