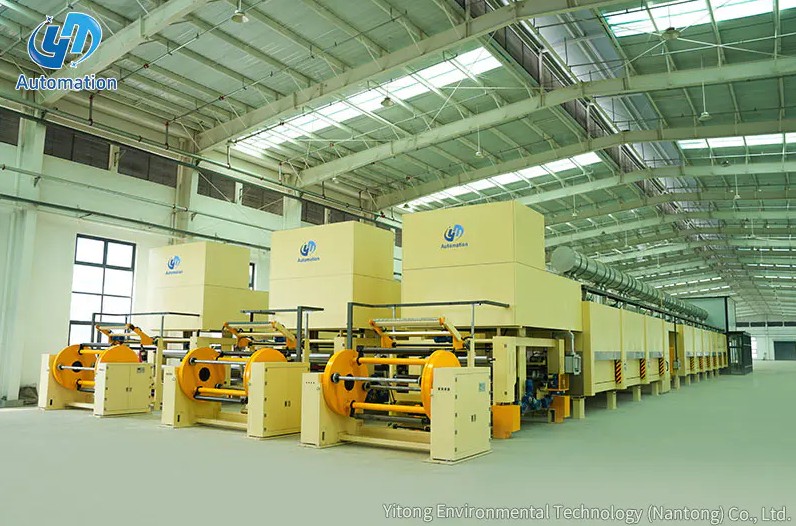

Como funciona uma linha de impregnação?

Um Linha de Impregnação funciona preenchendo sistematicamente os vazios de ar dentro dos enrolamentos do motor elétrico, bobinas ou outros componentes porosos com verniz ou resina e, em seguida, curando esse material de enchimento em uma massa isolante sólida. O processo segue uma sequência definida: pré-aquecer o enrolamento para expulsar a umidade e abrir lacunas entre os condutores, aplicar o meio de impregnação através de métodos de imersão, gotejamento ou pressão a vácuo, permitir que o meio penetre completamente e depois curar em um forno para reticular a resina em um sistema de isolamento duro e sem vazios. A NACH Engineering confirma que as linhas de impregnação são equipamentos padrão na indústria de motores e geradores, usadas para impregnar bobinas de motores e geradores LT e HT com vernizes ou resinas para melhorar a resistência de isolamento, melhorar o desempenho geral, aumentar a vida útil dos componentes, e que o processo é agora considerado obrigatório na indústria elétrica (Fonte: NACH Engineering, Resin Impregnation for Motor and Generator Industry). O resultado mais crítico de uma linha de impregnação operada corretamente é um sistema de isolamento quase livre de vazios. que evita a entrada de umidade, reduz a vibração da bobina e prolonga significativamente a vida útil do componente elétrico.

Por que a impregnação é necessária para enrolamentos elétricos

Antes de uma linha de impregnação processar um enrolamento, os espaços entre os fios condutores individuais dentro das ranhuras da bobina são preenchidos com ar. O ar é um mau condutor de calor e um mau isolante elétrico em temperaturas elevadas, e não fornece ligação mecânica entre os fios individuais do enrolamento. O resultado é um enrolamento que superaquece, vibra internamente e fica vulnerável a curtos-circuitos induzidos pela umidade desde o primeiro dia de operação.

O guia técnico da Germana Motor explica as melhorias específicas de desempenho que a impregnação proporciona: preencher as lacunas dentro dos enrolamentos da bobina e unir os fios uns aos outros e aos materiais isolantes circundantes melhora a resistência elétrica, as propriedades mecânicas, a condutividade térmica e o desempenho de proteção simultaneamente (Fonte: Germana Motor, Você deve saber sobre o verniz de impregnação para enrolamentos de motores). A documentação do processo de Godfrey e Wing adiciona o benefício antivibração: o modo de falha mais comum em motores é a abrasão causada pela vibração, que causa desgaste e atrito que eventualmente faz com que o enrolamento falhe dieletricamente, e ter o enrolamento totalmente encapsulado com resina de impregnação atua como um adesivo entre os fios do motor, reduzindo a vibração da bobina e o desgaste que ela gera (Fonte: Godfrey e Wing, Understanding How Vacuum Pressure Impregnation VPI Works).

Uma patente para impregnação de verniz da bobina do estator descreve o risco subjacente que torna o processo essencial: em motores usados ​​em ambientes úmidos, como motores de compressores em refrigeradores ou condicionadores de ar, fluidos incluindo umidade podem entrar em contato com o enrolamento da bobina e causar curtos-circuitos se a superfície do enrolamento não estiver isolada, causando potencialmente falha do motor ou incêndio (Fonte: Patente USPTO 12542473, Método de impregnação de verniz do enrolamento da bobina do estator). A linha de impregnação é o sistema industrial que aplica e cura o revestimento protetor de forma consistente e em volume de produção.

Os três principais métodos de impregnação utilizados nas linhas de produção

Um impregnation line is configured around one of three primary impregnation methods, each suited to different motor sizes, production volumes, and insulation performance requirements.

Impregnação de inundação (mergulhar e assar)

O método mergulhar e assar imerge o enrolamento do motor pré-aquecido diretamente em um tanque de verniz, permite que ele fique de molho até que os espaços vazios acessíveis sejam preenchidos, retira o enrolamento, permite que o excesso de verniz seja drenado e, em seguida, assa o conjunto em um forno de cura. A NACH Engineering descreve esta configuração: o sistema de impregnação por inundação é composto por um tanque de armazenamento de verniz para armazenamento refrigerado e uma câmara de imersão, com enrolamentos do motor montados em estrutura de cesto e mantidos no tanque de imersão (Fonte: NACH Engineering, Resin Impregnation for Motor and Generator Industry). Este método é adequado para motores de baixa tensão de baixa potência e para aplicações onde a exigência de isolamento é moderada. Sua limitação é a profundidade de penetração: a gravidade e a ação capilar por si só não conseguem conduzir o verniz de maneira confiável nas ranhuras profundas e nos espaços apertados de enrolamentos maiores ou mais complexos.

Impregnação por Pressão a Vácuo (VPI)

A impregnação sob pressão a vácuo é o método de maior desempenho e o mais amplamente utilizado em linhas modernas de impregnação para motores de média e alta tensão. HECO descreve a sequência do processo: o estator ou rotor pré-aquecido é baixado para a câmara de pressão VPI e um vácuo é gerado; uma resina com zero por cento de solventes é introduzida na câmara; pressão é aplicada; e a unidade submersa fica totalmente impregnada com a resina, conseguindo um Construção de resina isolante de 4 a 5 milímetros e um sistema de isolamento quase livre de vazios (Fonte: HECO, Motores Elétricos Isolantes: VPI ou Verniz Dip). A documentação do processo da MES Singapore fornece a sequência passo a passo: pré-aqueça o enrolamento, abaixe-o na câmara de pressão, sele a câmara, crie vácuo, deixe a resina epóxi sem solvente fluir do recipiente de resina para a câmara até que o enrolamento esteja totalmente submerso, aplique pressão até que o enrolamento esteja amplamente impregnado, remova da câmara e leve ao forno até que a resina esteja completamente curada (Fonte: MES Singapore, VPI: Por que o isolamento é importante para os enrolamentos do seu motor).

A etapa de vácuo é crítica porque evacua o ar residual de todos os vazios dentro do enrolamento antes da entrada da resina. Sem esta etapa, o ar preso forma bolhas dentro da resina curada que se tornam locais de descarga parcial e eventual quebra do isolamento sob tensão operacional. A Dreisilker Electric Motors confirma que a capacitância é monitorada durante o ciclo VPI para determinar se o preenchimento de resina é aceitável antes do ciclo ser fechado, fornecendo um indicador de qualidade mensurável incorporado diretamente no processo (Fonte: Dreisilker Electric Motors, 4 Types of Motor Winding Insulation Métodos).

Impregnação por gotejamento (gotejamento rotativo)

O método de gotejamento, também chamado de impregnação rotativa, gira o estator em um eixo horizontal enquanto aquecido e pinga resina nas extremidades do enrolamento à medida que gira. A descrição técnica do processo de Lamnow explica o mecanismo de penetração: o verniz pinga nas extremidades do enrolamento e penetra nos enrolamentos internos e nas ranhuras sob o efeito combinado da gravidade, ação capilar e força centrífuga gerada pela rotação (Fonte: Lamnow, Six Motor Winding Impregnating Varnishing Methods). A NACH Engineering confirma que este método é usado para ciclos de produção rápidos com mínimo ou nenhum desperdício de resina, tornando-o particularmente adequado para a produção em alto volume de motores padronizados menores, onde o rendimento é a principal preocupação de produção (Fonte: NACH Engineering, Resin Impregnation for Motor and Generator Industry).

Como é estruturada uma linha completa de impregnação

Uma linha de impregnação de produção integra múltiplas estações de processo sequenciais em um sistema de processamento contínuo ou em lote. Cada estação desempenha uma função específica na sequência geral de tratamento.

Estação de pré-aquecimento

A primeira estação aquece o enrolamento do motor ou o conjunto da bobina a uma temperatura definida antes de entrar no meio de impregnação. O pré-aquecimento tem duas funções: expulsa a umidade residual do enrolamento, o que de outra forma impediria a adesão da resina e criaria vazios no isolamento curado, e reduz a viscosidade da resina em contato, melhorando a penetração em espaços estreitos entre os condutores. A documentação do processo VPI da MES Singapura confirma que o pré-aquecimento do enrolamento é o primeiro passo fundamental antes de o enrolamento entrar na câmara de impregnação (Fonte: MES Singapura, VPI: Por que o isolamento é importante para os enrolamentos do seu motor). Germana Motor confirma que os requisitos básicos para verniz de impregnação incluem baixa viscosidade e alto teor de sólidos especificamente para garantir boa penetração e aplicação de revestimento, e que a etapa de pré-aquecimento facilita isso aquecendo as superfícies metálicas que a resina entra em contato (Fonte: Germana Motor, Verniz de Impregnação para Enrolamentos de Motor).

Estação de impregnação

A estação de impregnação é o núcleo da linha. Para linhas VPI, trata-se de um vaso de pressão selado equipado com conexões de bomba de vácuo, um sistema de transferência de resina conectado a um tanque separado de armazenamento de resina com temperatura controlada e instrumentação de controle de pressão. Para linhas de impregnação por gotejamento, é um acessório de rotação com um conjunto de bicos de gotejamento controlado e uma bandeja coletora que recircula o excesso de resina. Para linhas de imersão, é o tanque de imersão com controle de nível e um rack de drenagem acima dele. A descrição da planta da NACH Engineering observa que para sistemas VPI, a resina pode ser forçada com pressão adicional para melhor penetração, e que após o tempo especificado a resina é transferida de volta para o tanque de armazenamento e armazenada em condições frias para preservar sua vida útil (Fonte: NACH Engineering, Resin Impregnation for Motor and Generator Industry).

Estação de drenagem e gelificação

Após a impregnação, o enrolamento é retirado do meio e posicionado para permitir a drenagem do excesso de resina antes da cura em estufa. Nas linhas de impregnação por gotejamento, esta estação geralmente inclui uma breve etapa de aquecimento da gelificação que cura parcialmente a superfície da resina para evitar gotejamento e flacidez durante o transporte para o forno de cura. A drenagem adequada e o controle da gelificação evitam a formação de poças de resina ao redor das extremidades do enrolamento, o que exigiria remoção pós-cura e poderia afetar as tolerâncias dimensionais.

Forno de cura

O forno de cura completa a reticulação da resina de impregnação em seu estado sólido final. Os perfis de tempo e temperatura no forno são especificados pelo fabricante da resina e devem ser seguidos com precisão, uma vez que a subcura deixa a resina não reticulada que permanece quebradiça e falha em serviço, enquanto a sobrecura pode causar danos térmicos aos materiais de isolamento do enrolamento adjacentes à resina. As especificações da Germana Motor para requisitos de cura de verniz de impregnação incluem cura rápida, baixa temperatura e boa secagem interna como as três principais características que uma linha de produção exige do sistema de resina (Fonte: Germana Motor, Verniz de Impregnação para Enrolamentos de Motor).

Tipos de vernizes e resinas usados em linhas de impregnação

O sistema químico utilizado no processo de impregnação determina a profundidade de penetração, a velocidade de cura, a qualidade do preenchimento de vazios e a classe térmica do isolamento acabado. Duas categorias principais são usadas nas linhas de impregnação modernas.

Vernizes de impregnação à base de solvente

Vernizes à base de solvente carregam os sólidos ativos da resina dissolvidos em um solvente orgânico que evapora durante a cura. A visão geral técnica da Germana Motor observa que os vernizes de impregnação à base de solvente oferecem boa estabilidade de armazenamento, penetração e propriedades de formação de filme a um custo relativamente baixo, mas requerem tempos de impregnação e cozimento mais longos, e que os solventes residuais podem criar vazios no material impregnado enquanto os solventes em evaporação contribuem para a poluição ambiental (Fonte: Germana Motor, Verniz de Impregnação para Enrolamentos de Motor). Esses vernizes são usados ​​principalmente para motores de baixa tensão e enrolamentos elétricos onde as exigências de desempenho são moderadas.

Resinas de impregnação sem solventes

As resinas sem solventes são a escolha preferida para linhas VPI modernas e aplicações de alto desempenho. A Germana Motor confirma que os vernizes de impregnação sem solvente curam rapidamente com tempos curtos de impregnação e cozimento, eliminam lacunas de ar nas peças isolantes impregnadas, não deixando espaços vazios de solvente, e oferecem melhor coesão, desempenho elétrico e mecânico do que alternativas à base de solvente, razão pela qual têm sido amplamente adotados em aplicações de alta tensão (Fonte: Germana Motor, Verniz de Impregnação para Enrolamentos de Motor). A HECO especifica que a resina usada nos sistemas VPI contém zero por cento de solventes, produzindo a construção de isolamento sem vazios que define a vantagem do processo VPI (Fonte: HECO, Motores Elétricos Isolantes: VPI ou Imersão de Verniz).

Indústrias e aplicações que utilizam linhas de impregnação

As linhas de impregnação atendem a qualquer processo de fabricação ou reparo que produza ou recondicione enrolamentos e bobinas elétricas para serviço sob tensão elétrica.

1. Fabricação de motores elétricos: estatores e rotores para motores de indução, motores de ímã permanente e servomotores em todas as potências são impregnados antes da montagem final para atingir classe de isolamento nominal e rigidez dielétrica
2. Fabricação de geradores: grandes enrolamentos de estator de gerador para equipamentos de geração de energia são processados através de linhas VPI para obter o isolamento livre de vazios necessário em tensões operacionais médias e altas
3. Fabricação de transformadores: os enrolamentos do transformador são impregnados para eliminar a umidade, melhorar a dissipação de calor do condutor ao núcleo e aumentar a estabilidade mecânica contra forças de curto-circuito (Fonte: Godfrey and Wing, VPI for Transformers: Improving Reliability)
4. Oficinas de reparo de motores: motores rebobinados exigem impregnação após a substituição do enrolamento para restaurar a integridade do isolamento, com VPI usado para motores de média tensão e imersão e cozimento usado para unidades menores de baixa tensão (Fonte: MES Singapura, VPI: Por que o isolamento é importante para os enrolamentos do seu motor)
5. Produção de motores de compressores e eletrodomésticos: motores usados em ambientes úmidos, como compressores de refrigeradores e ar condicionado, requerem impregnação de verniz para evitar curto-circuito da bobina devido ao contato com umidade (Fonte: Patente USPTO 12542473, Método de impregnação de verniz do enrolamento da bobina do estator)

Indicadores de qualidade de uma linha de impregnação adequadamente operada

Uma linha de impregnação corretamente projetada e operada produz resultados de qualidade mensuráveis que podem ser verificados em cada enrolamento processado antes de sair da linha.

1. Medição da resistência de isolamento: a resistência megohm do enrolamento ao terra deve atender ou exceder o mínimo especificado para a classe de isolamento após a cura; a melhoria na resistência do isolamento em comparação com o enrolamento não impregnado confirma que os vazios de ar foram substituídos por resina sólida
2. Monitoramento de capacitância durante VPI: A Dreisilker Electric Motors confirma que a capacitância é monitorada durante o ciclo VPI para determinar se o preenchimento de resina é aceitável antes do ciclo terminar, uma vez que o aumento da capacitância indica preenchimento progressivo de resina do volume do enrolamento (Fonte: Dreisilker Electric Motors, 4 Types of Motor Winding Insulation Methods)
3. Inspeção visual quanto à cobertura da superfície e ausência de pontos úmidos não curados, acúmulos de gotejamento nas extremidades dos enrolamentos e áreas de condutores desencapados que indicam penetração incompleta
4. Teste de resistência dielétrica na tensão nominal após a cura, confirmando que o sistema de isolamento pode sustentar a tensão operacional sem quebra

O Ytinte Linha de Impregnação A linha foi projetada para suportar resultados consistentes e repetíveis em todos esses indicadores de qualidade, combinando controle preciso de temperatura nos estágios de pré-aquecimento e cura, gerenciamento programável do ciclo de impregnação e sistemas de manuseio de resina que mantêm as propriedades do material durante toda a operação de produção.
